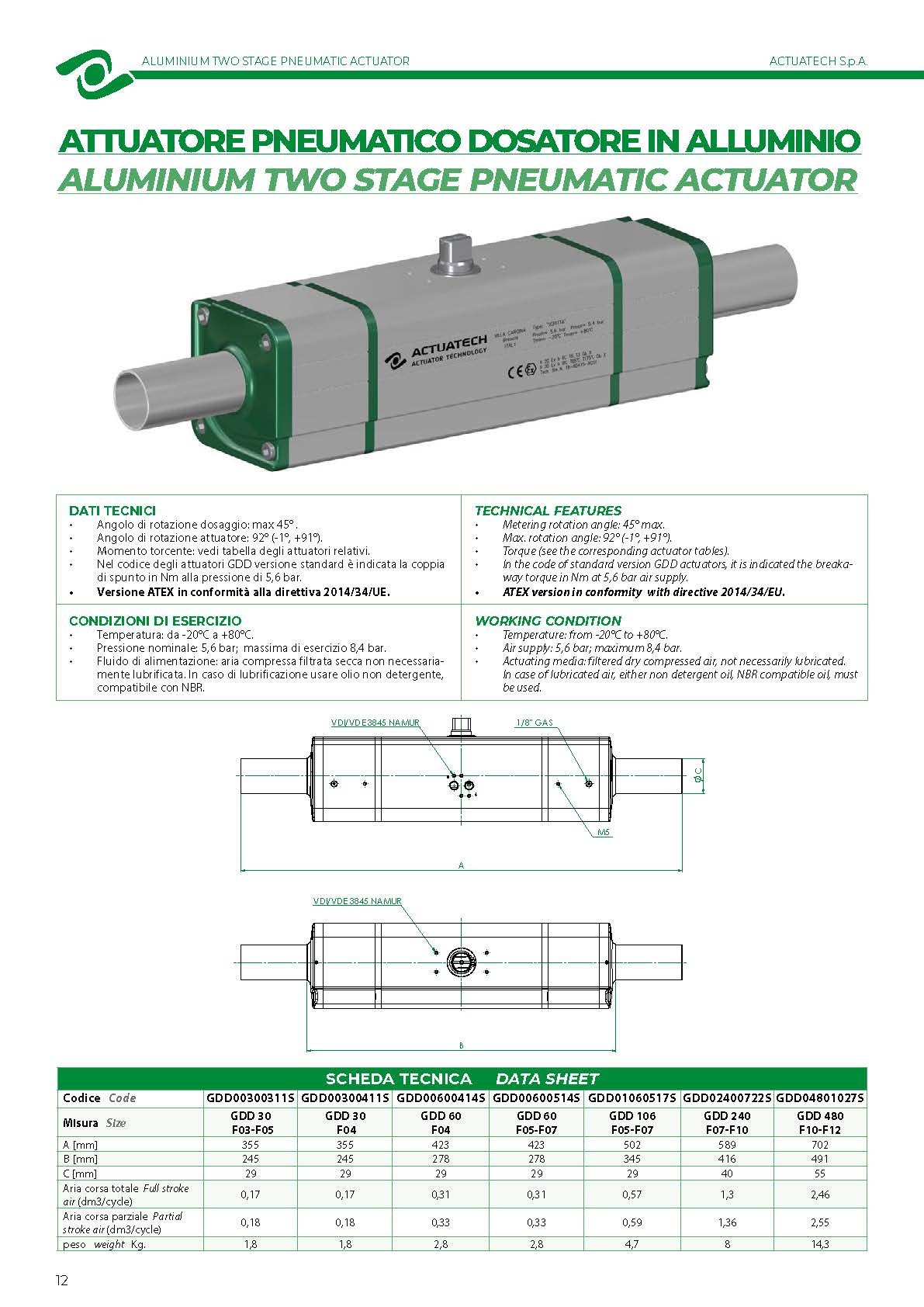

DATI TECNICI

Angolo di rotazione dosaggio: max 45°
Angolo di rotazione attuatore: 92° (-1°, +91°)
Momento torcente: vedi tabella degli attuatori relativi
Nel codice degli attuatori GDD versione standard è indicata la coppia di spunto in Nm alla pressione di 5,6 bar.
ATEX in conformità alla direttiva 2014/34/UE

CONDIZIONI DI ESERCIZIO
Temperatura: da -20°C a +80°C
Pressione nominale: 5,6 bar; massima di esercizio 8,4 bar
Fluido di alimentazione: aria compressa filtrata secca non necessariamente lubrificata.
In caso di lubrificazione usare olio non detergente, compatibile con NBR.
